产品名称: 液封冷(热)水表
产地: China 所属分类: 液封水表 型号: LXS-15F-50F
产品用途
用于在额定工作条件下连续测量、记忆和显示流经管道饮用冷水的水体积的总量。
最大允许误差 :
a) 以最小流量（qmin ） 与分界流量( qt ) （不包括分界流量）之间的流量排出的体积的最大允许误差为±5%；
b) 以分界流量( qt ) 在内到包括过载流量( qs ) 之间的流量排出的体积的最大允许误差为±2% 。
使用条件
水温≤40℃
水压≤1MPa
产品特点
多流束；计数器的数据轮用特种液体封装，可长期保持读数清晰；具有湿式水表始动流量小，干式小表读数清晰的优点，特别适合水质较差的管网；采用优质材料，性能稳定可靠；计量精度达到ISO 4064 C级标准；可根据用户需要生产同型号高灵敏水表。
技术参数
型号 | 公称 口径 | Q3 /Q1 | 过载 流量 Q4 | 常用 流量 Q3 | 分界 流量 Q2 | 最小 流量 Q1 | 最小 读数 Min | 最大 读数 Max |
mm | (m3/h) | (L/h) | m3 | |||||
LXS-15F | 15 | 80 | 3.125 | 2.5 | 50 | 31.25 | 0.00005 | 99999 |
100 | 40 | 25 | ||||||
125 | 32 | 20 | ||||||
160 | 25 | 15.62 | ||||||
LXS-20F | 20 | 80 | 5 | 4 | 80 | 50 | ||
100 | 64 | 40 | ||||||
125 | 51.2 | 32 | ||||||
160 | 40 | 25 | ||||||
LXS-25F | 25 | 80 | 7.875 | 6.3 | 126 | 78.75 | ||
100 | 100.8 | 63 | ||||||
125 | 80.64 | 50.4 | ||||||
160 | 63 | 39.37 | ||||||
LXS-32F | 32 | 80 | 7.875 | 6.3 | 126 | 78.75 | ||
100 | 100.8 | 63 | ||||||
125 | 80.64 | 50.4 | ||||||
160 | 63 | 39.37 | ||||||
LXS-40F | 40 | 80 | 20 | 16 | 320 | 200 | 0.00005 | 999999 |
100 | 256 | 160 | ||||||
125 | 80 | 128 | ||||||
160 | 160 | 100 | ||||||
LXS-50F | 50 | 80 | 31.25 | 25 | 500 | 312.5 | ||
100 | 400 | 250 | ||||||
125 | 320 | 200 | ||||||
160 | 250 | 156.25 | ||||||
流线误差曲线：

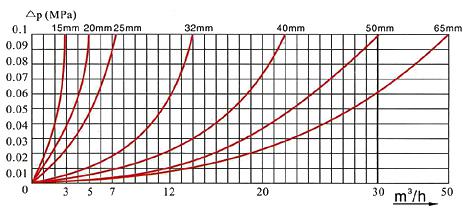

压力损失曲线：
外型尺寸及重量：
公称口径(mm) | 长L | 宽B | 高H | 连线螺纹 | 重量(kg) | ||
| mm |
|
| ||||
15 | 165 | 99 | 104 | G1B | 1.5 | ||
20 | 190 | 99 | 104 | G11/4B | 2.3 | ||
25 | 225 | 103 | 120 | G11/2B | 3 | ||
32 | 230 | 104 | 120 | G2B | 3.6 | ||
40 | 245 | 125 | 155 | G2B | 5.4 | ||
50 | 300 | 125 | 155 | G21/2B |
| ||
| 280 | 160 | 175 | 法兰连接按GB4216.4 FLAMGE CONNECTING CONFORM TO GB4216.4 | D=165 D1=125 | 12.5 | |
