LORA无线远传水表

产品概述

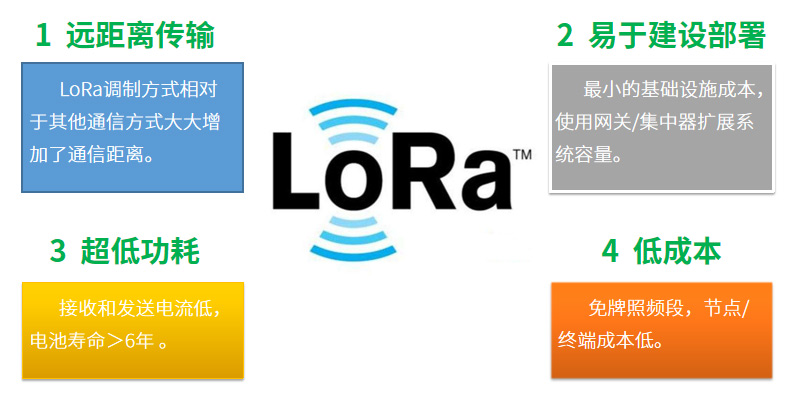

　　LoRa无线远传水表采用LoRa调制技术通过无线收发数据，是一款功耗超低、性能超强、传输距离超远的无线远传水表，射频芯片基于扩频跳频技术，具有高抗干扰、高可靠性的特点，在稳定性、抗干扰能力及接收灵敏度方面都大大超越了传统的GFSK调试方式。

关键技术

　　●扩频调制解调技术；

　　●接收灵敏度优于-130dBm；

　　●支持我国、欧盟和美国免牌照频段；

　　●智能分址唤醒技术，功耗与抄表速度的完美融合；

　　●支持9级中继，大大拓展通讯距离，通讯更稳定可靠；

　　●终端设备具有中继功能，同时配备专用中继器，方便现场布署，节约成本；

　　●采用透明传输和打包上传相结合的方式，支持多种不同类型设备的接入，可扩展实现四表集抄等方案，扩展能力强；

　　●采集器(网关)及终端设备均支持远程升级，解决后顾之优；

　　●支持信道切换，解决信道干扰问题；

　　●远程管理平台采用B/S构架，方便用户操作，支持大规模的设备接入服务。

功能特点

　　1.精确计量，防磁干扰

　　在检测脉冲信号时进行防抖处理，可有效避免因外界干扰造成的误计量，提高了计量准确度;同时还具有脉冲信号异常检测功能，可检测出单个干簧管故障和强磁干扰，并记录异常状态;可通过软件读取信息数据判断用户是否存在窃水行为;磁干扰时主动关闭阀门，干扰消失后恢复阀门状态，严防用户窃水。

　　2.低功耗数据通讯

　　通过无线和采集器或手持器进行通讯，当没有进行数据通讯时，自动进入低功耗状态，降低耗电量。

　　3.阀门控制

　　具备阀门驱动功能，具有堵转检测和异常处理功能。当阀门堵转时会进行保护处理，并记录异常状态，在执行抄表操作时上报异常;可有效防止因阀门故障而导致硬件损坏或电量消耗，提醒管理人员进行排查维护;支持自动阀门控制和系统远程阀门控制，可以实现预付费等相关管理和收费功能，为水务部门收费模式提供多样选择。

　　4.阀门防锈

　　根据设定的定期开关阀周期，自动执行开关阀动作，防止阀门因长时间不动作而出现锈死问题，减少水表维护成本，提高阀门使用寿命。

　　5.实时时钟

　　内部集成实时时钟功能，计时精度高。并可通过远程上位机软件系统进行远程校时。

　　6.电量监测

　　定期检测电池电量，当电池出现欠压时会记录欠压状态，上报异常电压状态;同时还具有掉电监测功能，当无线水表异常掉电时，及时保存计量数据，防止数据丢失。

　　7.预付费管理

　　给收费部门提供多种收费方式，配合客户端软件可实现后付费、预付费、混合收费等多种付费方式。可开启阶梯价格(预付费)计费功能，最多可支持5个阶梯的水价及对应水量的设置(阶梯数可设置为1~5);在预付费功能情况下，可开启剩余水量不足告警功能。根据当前计费周期内总金额计算出剩余水量，低于设置告警值时，将阀门关闭一定开阀幅度(默认为开阀1/2，也可设任意开阀幅度)减小水量提醒用户及时充值，当金额用完后，会完全关闭阀门。

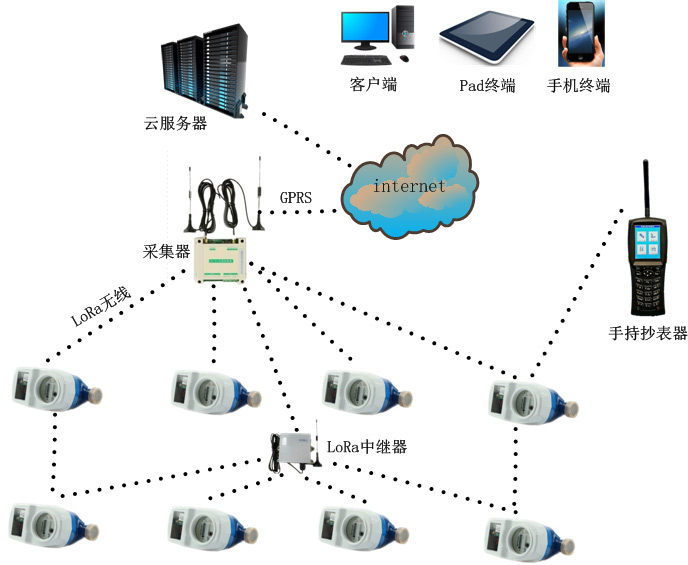

LORA系统介绍

　　LoRa无线远传水表解决方案由LoRa无线远传水表、LoRa无线中继器、LoRa无线采集器/手持器、远程管理平台组成。

　　1.数据管理层：数据管理平台具有用户管理、设备管理、集中抄表、计量收费、数据查询分析、远程监控等功能。

　　2.数据传输层：通过采集器经由2G/4G/LAN与Internet连接，将终端数据传输至远程服务器。

　　3.数据采集层：由采集器、中继器和无线水表设备组成，采集器通过无线方式采集设备的状态及用量等数据，对终端设备进行远程操控等。

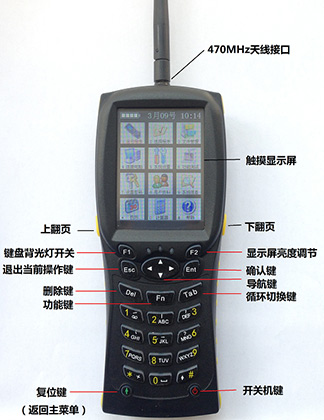

无线手持机介绍

　　LoRa无线手抄机具备各种参数设置和数据读取功能，可不使用管理软件平台而单独使用，也可作为管理软件平台的补充。

　　功能特点：

　　◆ 流线型设计，防滑处理，外形大小适中，操作方便;

　　◆ USB 高速传输，先进文件系统，支持DBF数据库;

　　◆ 可进行数据批处理和无线传输;

　　◆ 彩色液晶显示，带触摸屏，操作方便;

　　◆ 使用可充电锂电池，减少用户维护成本;

　　◆ 内嵌生产测试界面，便于批量生产测试。

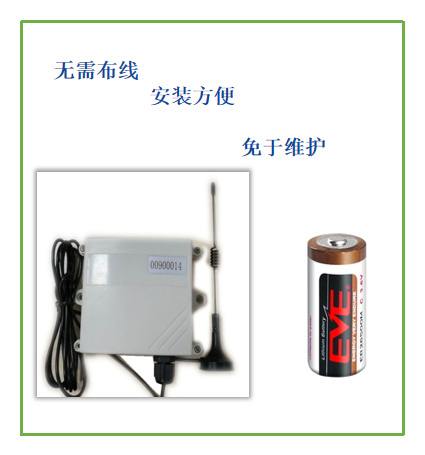

无线中继器介绍

　　无线水表中继器在表端与采集器通讯距离较远或信号传输较弱时起到中继或放大传输信号的作用;

　　无线水表中继器对所挂载的无线水表数量没有限制;

　　中继器使用大容量锂亚硫酰氯电池，电池容量可达20000mAH，且中继器电池可更换，一般情况下终身免维护;

　　具有普通型与防水型两种规格，普通型应用于室内环境;防水型可应用于野外恶劣环境。

无线手持机介绍

　　LoRa无线采集器集成了数据采集，数据上行，无需单独设置网关，没有安装环境限制，更便于现场调试。设备采用市电供电或太阳能供电，理论上没有带载数量限制，可将无线水表数据实时通过无线或有线的方式传输至服务器。

　　功能特点：

　　●集成了无线及有线接口，同一采集器可以同时支持无线、有线水表的抄收及其他类型仪表的集抄;

　　●采用透明传输和打包上传相结合的方式，支持多种不同类型设备的接入，可扩展实现四表集抄等方案，扩展方便;

　　●具备远程升级功能;

　　●可采用220V供电或太阳能供电。
